瓦楞原紙的環壓強度是非常重要的性能指標，是瓦楞紙箱強度設計需引用的重要參數。紙和紙板的環壓強度是指環形試樣邊緣受壓直至壓潰時所能承受的最大壓縮力，以kN/m表示。國外常使用RCT表示環壓強度，其單位用lbf/in表示，其換算關系為lbf/in=0.17513kN/m。

瓦楞原紙的環壓強度隨著定量的加大而增加，為了消除定量的影響，便于不同定量瓦楞芯紙的比較，產品標準中規定的是橫向環壓指數。環壓強度除以定量為環壓指數，以?！っ酌靠耍∟·m/g）表示。

瓦楞原紙?jiān)谕呃慵埌迳a(chǎn)線上壓制成波紋形的瓦楞時，瓦楞方向與瓦楞原紙的橫向平行，而瓦楞紙板制成紙箱時，其受壓方向通常為瓦楞方向，也就是瓦楞原紙的橫向，故在瓦楞原紙的產品標準中，只規定橫向環壓指數。

環壓強度的測定按GB/T 2679.8-2016《紙和紙板 環壓強度的測定》進行，該標準修改采用ISO 12192:2011。

1、 測試儀器及方法標準

GB/T 2679.8、ISO 12192、TAPPI T822

2、 測試目的

環壓強度表示紙板邊緣承受壓力的性能，是箱紙板和瓦楞原紙重要的強度指標。環壓強度影響瓦楞紙板的邊壓強度，而瓦楞紙板的邊壓強度將對紙箱的整體抗壓強度產生重要影響。

3、 測試原理和設備結構

其原理是將規定長度和寬度的條形試樣插人圓形試樣座的環形縫隙內(如圖 2所示)，將裝好試樣的試樣座置于壓縮儀的上下壓板間恒速壓縮，測試試樣邊緣壓潰時單位長度試樣承受的最大力，并計算環壓強度和環壓指數。

 壓縮強度試驗儀由機械傳動、硬件電路、傳感器、顯示屏及測量控制等部件組成。壓縮強度試驗儀（以PN-CT300F智能機型為例）外形結構如圖1所示。

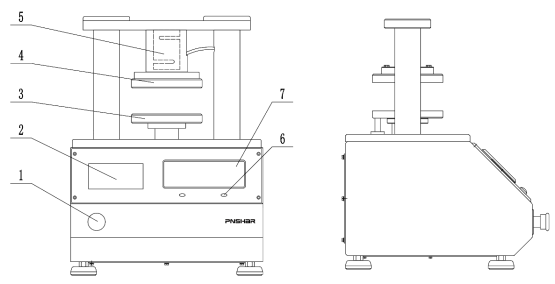

1－急停按鈕 2－打印機 3－下壓盤 4－上壓盤 5－傳感器 6－按鈕 7－顯示屏

圖1壓縮強度試驗儀結構示意圖

4、 試樣的采取、處理及試樣的準備

按 GB/T 450 采取試樣。按照GB/T 10739 對樣品進行溫濕處理,試樣的制備和測試應在同樣的條件下進行。

試樣從制備到測試整個過程需要戴手套。使用取樣裝置取試樣,應避開紋折痕或者其他可能影響測試結果的可見紙病。試樣長為152.4（+0，-2.5）mm，寬為（12.70±0.1）mm。確保試樣邊緣平直光滑，無撕裂或磨損，長邊方向平行度在0.015mm以內。每個測試方向一般需裁取至少 10 條試樣，試樣長邊平行于縱向的試樣用于測定橫向環壓強度。

5、 試驗步驟及方法

按GB/T 451.3 測定試樣的厚度。根據試樣厚度選擇適當直徑的內盤裝入試樣座。內盤與底座內間的間隙應能使試樣自由進入且無阻力,但間隙寬度不應超過試樣平均厚度的 175%。表1列出了試樣厚度與適應內盤直徑的對應關系。小心地將試樣插入切線槽，并繼續輕輕地將試樣插入試樣座至自由端離開切線槽。應保證有相同數量的試樣內面與外面朝向環心插入試樣座。試樣在插入試樣座過程中應保證內盤無抬起，否則試樣下沿可能被內盤下部壓住。

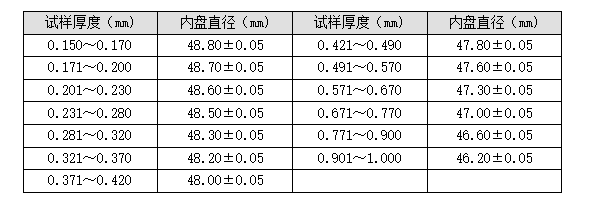

表1 表1 試樣厚度與內盤直徑匹配表

將試樣座置于壓縮強度試驗儀下壓板的中心，必要時使用標記或者擋塊確保試樣座總是置于相同的位置。定位試樣座，使試樣接頭位置總是朝向同一方向（左面或右面），然后進行測試。啟動壓縮儀進行壓縮直至試樣被壓潰，記錄下壓潰前持續的最大力值。重復上述步驟測試剩余的試樣。若需計算環壓強度指數,按 GB/T 451.2 測定試樣的定量。

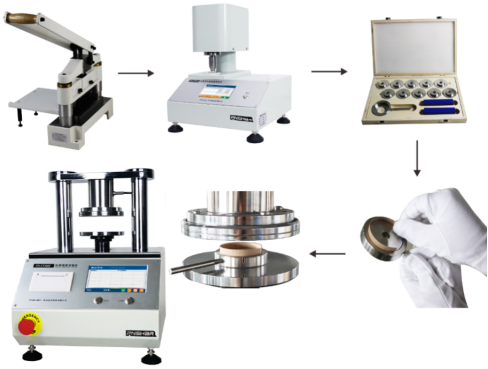

圖2  箱紙板環壓指數測試設備

6、 結果計算分析

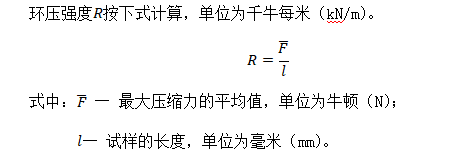

6.1 環壓強度

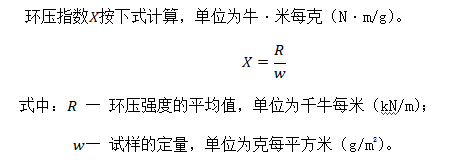

6.2 環壓指數

7、 可能的錯誤操作及誤差來源

7.1 可能的錯誤操作

7.1.1 試驗前未對試樣進行預處理

紙制品具有的親水性的特性，其抗壓性能容易受周圍環境的溫度、濕度的影響，因此只有在環境一致的情況下，測試數據才具有可比性。

7.1.2 試樣未區分縱、橫向

紙和紙板都有一定的方向性，與造紙機運行方向平行的方向?yàn)榭v向，與造紙機運行方向垂直的方向?yàn)闄M向。紙的抗壓物理性能有顯著的方向性，對于環壓強度，縱向環壓強度大于橫向環壓強度。 對于縱向環壓強度，取樣長度方向?yàn)闄M向，壓縮方向?yàn)榭v向；橫向環壓強度，取樣長度方向?yàn)榭v向，壓縮方向?yàn)闄M向。原紙一般測試橫向環壓強度，如果取樣方向錯誤，將造成測量結果偏高。

7.1.3 內盤和試樣底座不在同一水平面上

中心盤的作用是將試樣垂直立起，槽深6.35mm恰好為試樣高度12.7mm的一半，所以內盤和試樣座必須在同一水平面上，否則影響測試結果。如果內盤傾斜，安裝試樣時將會一邊緊一邊松，甚至傾斜；如果內盤顛倒也不能保證內盤和試樣底座的同軸度，同樣安裝試樣也會出現一邊緊一邊松的現象，這兩種現象將導致測試結果將偏低。

7.1.4 插入試樣時未戴手套及試樣上端面不水平

由于紙具有吸水性，手上的汗會使試樣的含水量增加，含水量的變化將導致環壓測試結果偏低。安裝試樣時必須戴手套，防止手上的汗浸濕試樣，影響測試結果。并且試樣放置好后，上端面必須在同一水平面上以確保試樣插到底，不得一邊高一邊低，否則也會造成測量結果的偏低。

7.1.5 試樣首尾端離缺口太近

試樣放置好后，試樣的缺口要與試樣座的缺口錯開一定距離，試樣座的缺口是試樣支持的最弱點，如果試樣的缺口也在此位置，將使測試結果偏低。

7.1.6 試樣座開口未朝向操作者

測試時試樣為何要試樣座開口朝向操作者？ 原因：這樣做的目的是定位，每一次的測試位置固定，測試數據具有可比性。

7.2 主要誤差來源

7.2.1 壓力測量系統校準不準確。

本儀器為高精密電子產品，使用一段時間后，因?yàn)殡娮釉骷皞鞲衅骶叩男阅茏兓?，測試準確度有一定要漂移，從而會影響測試結果，要定期對儀器進行校準。

7.2.1 測試速度

RCT測試一般使用12.5mm/min，偏差為0.25mm/min，測試數據更準確、穩定。

7.2.2 取樣的影響

取樣的質量直接影響測試結果，取樣精度越高，測試數據更準確。所以，環壓強度一般采用專用取樣器進行取樣。
