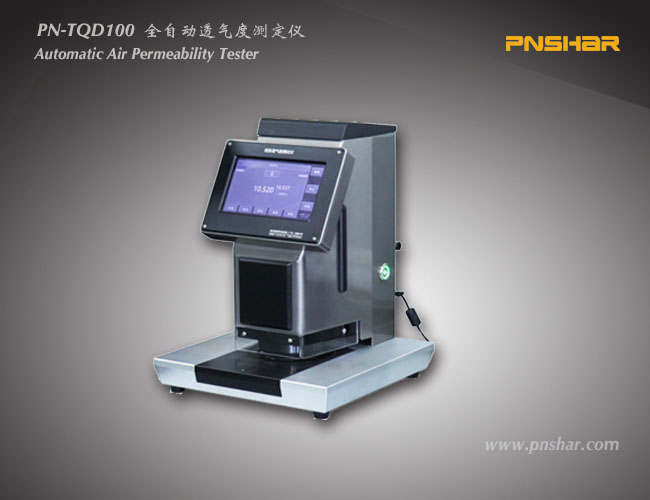

PN-TQD100全自動透氣度測定儀采用新的技術，配合最通用的測試方法，測試紙張、紙板或其他片狀物體的透氣度。本儀器是一臺由可程序微電腦控制，全自動化的儀器。其測試方法滿足肖伯爾和本特生以及葛爾萊等多種方法要求，是國內在造紙、包裝和卷煙行業測試紙張透氣度先進的儀器，其性能達到國際標準。
工作原理：利用正壓法的原理設計，將預先處理好的試樣放在上下測量面間，在試樣兩側形成一個恒定的壓差，氣體在壓差的作用下，由高壓側透過試樣向低壓側流動，根據流過試樣的面積、壓差和流量，計算出試樣的透氣度。
執行標準：
SJ_T 10171-2016 堿性電池隔膜基本性能的通用測試方法（透氣性部分）
GB/T 458-2008 紙和紙板透氣度的測定
GB/T 36363-2018 鋰離子電池用聚烯烴隔膜
ISO5636/2、QB/T1667、GB/T22819、GB/T23227、ISO2965、YC/T172、GB/T12655
葛爾萊法 | 135.5 /S | 107毫升測試體積 | ISO 5636/5 TAPPI T 46 |
格利空氣阻力 | 127 /S | 100 ml檢測體積 | SCAN-P 19 |
本特森透氣性 | 10× S×1470/166.7 | 10 cm2測試區 | SCAN-P60 SCAN-P 8 ISO 5636/3 DIN 53 120 |
本特森透氣性 | 5 × S ×1470/166.7 | 5 cm2試驗面積 | |
謝菲爾德透氣性 | 10(3.70975-log(135.5/S))Vf.134) | TAPPI T 54 ISO 5636-4 |
1. 測試氣壓：20.0 kPa
2. 測量范圍：0.003-100μm/Pa.s 大致相當于 2-40,000 s(Gurly) 或
0.3-8800ml/min (Bendtsen) 或 0.2-1400 CU（Sheffield）
3. 單位選擇：μm/Pa s ，s(Gurly)，ml/min (Bendtsen)，CU（Sheffield）
4. 讀數顯示：0.001μm/Pa.s
5. 測試儀壓縮空：最小 400 kPa
6. 測試儀空氣耗量：0.2 m-/h (NTP)
7. 交流電源：100-240 V. 50- 60hz
8. 電力消耗：55W
9. 計算機接口：RS-232異步串口
10. 尺寸：300 × 400 × 400MM
11. 重量：18KG
